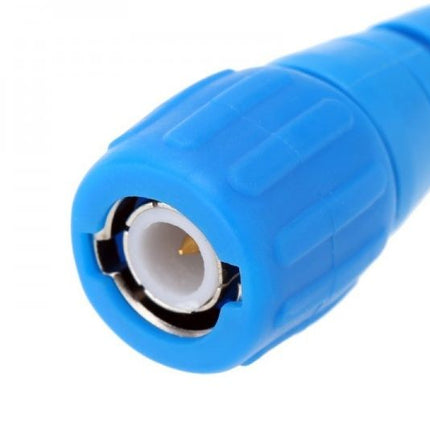

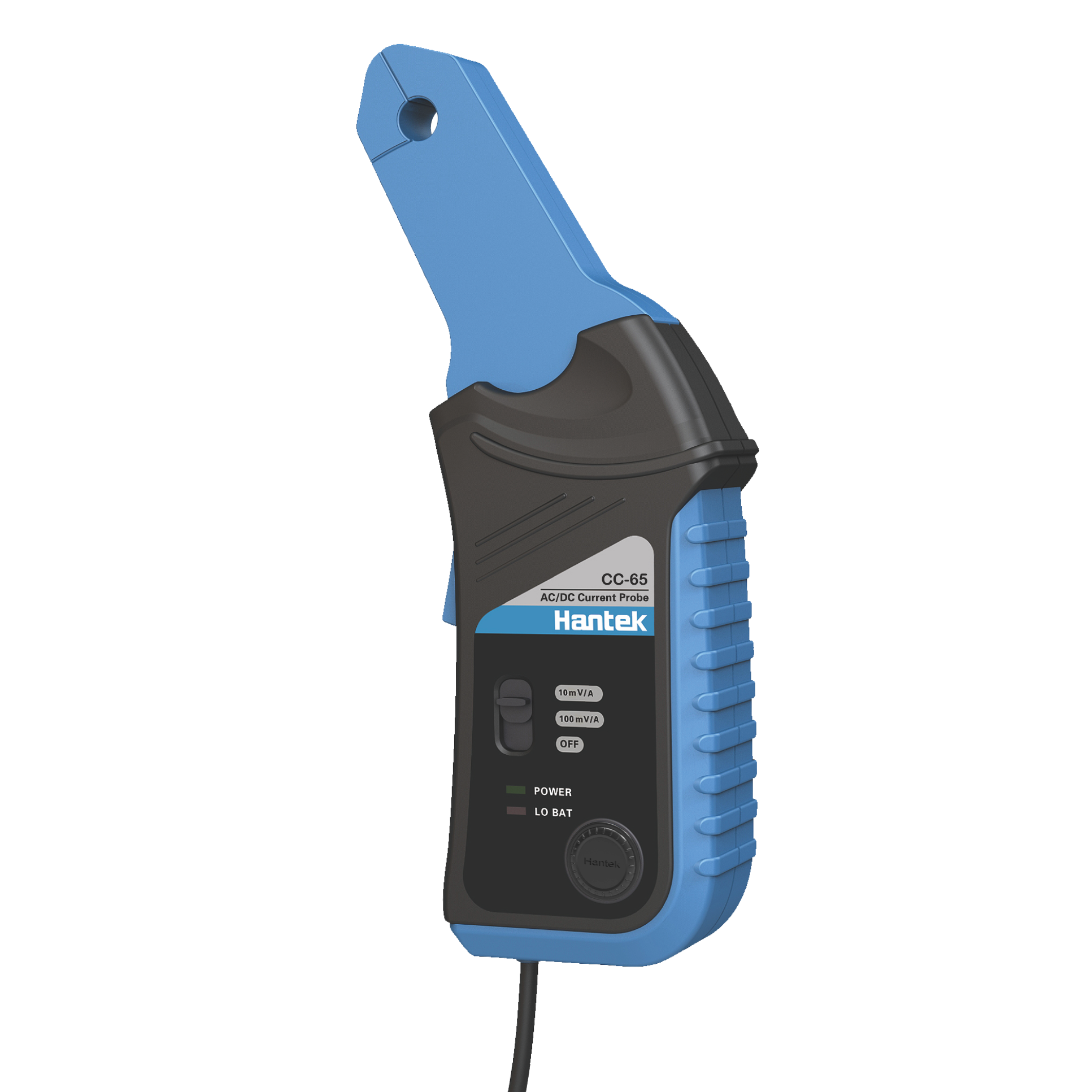

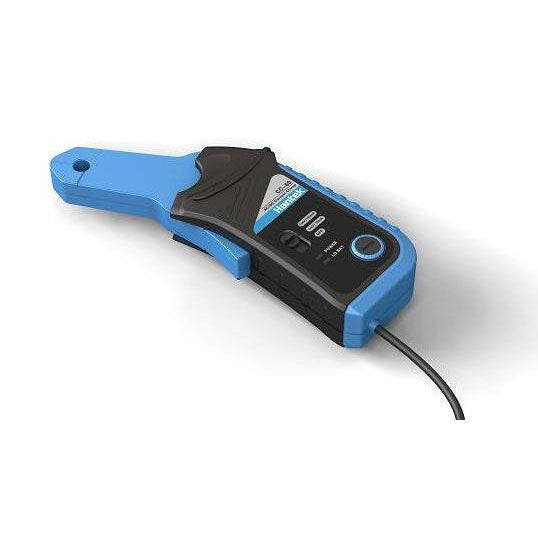

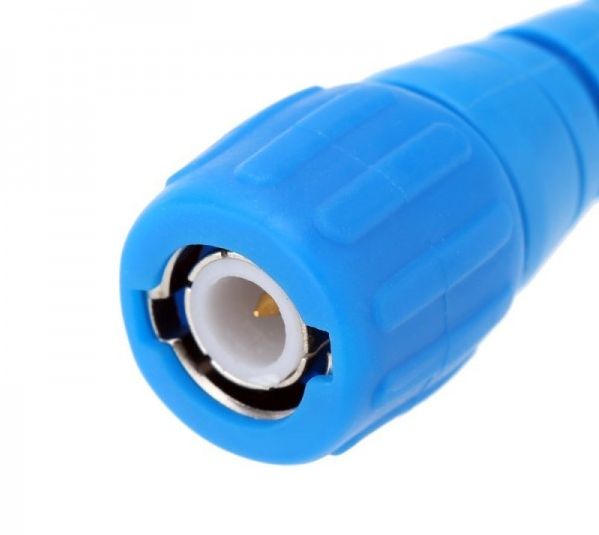

De Hantek CC-65 current probe heeft een stroombereik van 20mA - 65A en een frequentiebereik van DC - 20kHz. Deze probe heeft een schuifknop waarmee je kunt kiezen tussen ingangsbereiken van 10mV/A en 100mV/A. De CC-65 heeft ook een klemontwerp, wat handig is om de stroom te testen zonder het circuit los te koppelen. Verder heeft de klem een maximale bekgrootte van 9 mm. De current probe wordt geleverd met een BNC uitgangskabel, die gebruikt kan worden om de current probe aan te sluiten op een oscilloscoop.
Dit type stroomtang maakt het mogelijk om contactloos zowel gelijkstroom- als wisselstroommetingen uit te voeren, evenals de frequentierespons. De bandbreedte van het apparaat loopt van DC tot 20 kHz. De tang heeft twee conversiebereiken: 1 mV / 10 mA en 1 mV / 100 mA.
De Hantek CC-65 stroomtang wordt rechtstreeks aangesloten op een van de analoge kanalen van een motortester via een BNC-connector.
De Hantek CC-65 stroomtang is bijzonder handig voor het controleren van motordelen die kleine stromen hebben (bijvoorbeeld de stromen van injectoren, elektrische benzinepompen, enz.).
Technische specificaties Hantek CC-65 stroomtang:
Bandbreedte: DC – 20 kHz
Meetbereik: 10 mA – 65 A
Bekopening: 9 mm
Bedrijfstemperatuur: 0 °C – 50 °C

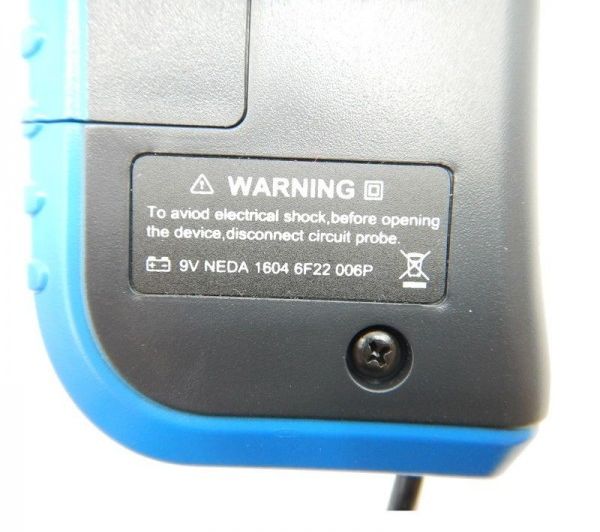

Voeding: 9 V (IEC 6LR61, NEDA 1604A, 6F22)
Indicator voor lage batterijspanning: aanwezig
Afmetingen / gewicht: 195 × 70 × 33 mm / 250 g
Meetnauwkeurigheid:
DC-bereik:
1 mV / 10 mA (10 mA – 20 A): 1,5% + 5 mA
1 mV / 100 mA (100 mA – 40 A): 2% + 20 mA
1 mV / 100 mA (40 A – 65 A): 4% + 0,3 A
AC-bereik:
1 mV / 10 mA (100 mA – 10 A): 2% + 30 mA (40 Hz – 2 kHz)
1 mV / 10 mA (100 mA – 10 A): 4% + 30 mA (2 kHz – 10 kHz)
1 mV / 10 mA (100 mA – 10 A): 6% + 30 mA (10 kHz – 20 kHz)
1 mV / 100 mA (200 mA – 40 A): 2% + 30 mA (40 Hz – 1 kHz)
1 mV / 100 mA (200 mA – 40 A): 4% + 30 mA (1 kHz – 2 kHz)
1 mV / 100 mA (200 mA – 40 A): 6% + 30 mA (3 kHz – 5 kHz)
1 mV / 100 mA (40 A – 65 A): 8% + 0,3 A (40 Hz – 20 kHz)
